シーエスパイル工法特許第4849580号（PATENT NUMBER）
(一財)日本建築センター評定番号BCJ評定― FD00524-01取得

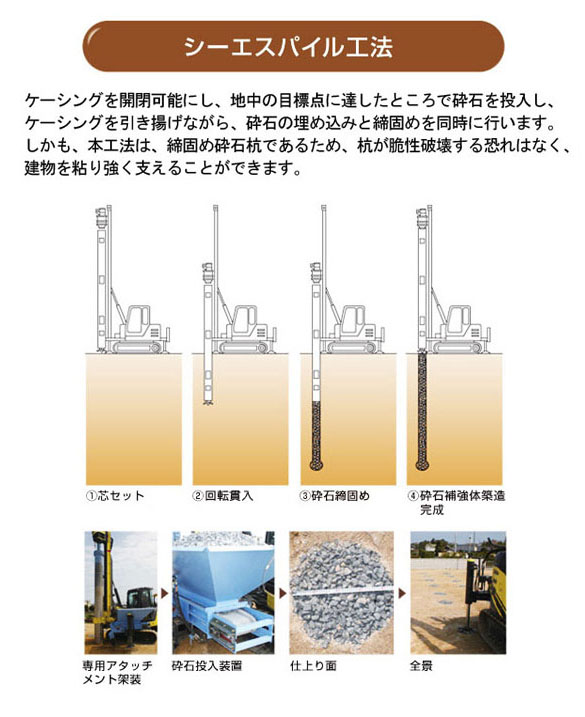

「シーエスパイル工法」の特徴

シーエスパイル工法は、正式にはグランベルコンパクションパイルの一種で、砂質地盤粘性地盤両方の地盤支持力改善に優れた効果があることが認められています。

特に、緩い砂質地盤における排水効果は、地震時の液状化対策の機能を発揮することが期待され、今後のさらなる地盤改良の可能性を広げるものと期待されます。
既存の地盤改良に関する様々な工法の中で、特に、シーエスパイル工法の優れた特徴としては、特許で示しているように「無排土」及び「原地盤の締固め効果」が挙げられます。また、環境への配慮という立場からは、廃棄残土が無いという特徴を有しています。加えて、工期が短く、コストも廉価である点においても他の工法と比較して優位性を有します。
以上のようなことから、「シーエスパイル工法」は、安心・安全な住宅建設に適した、優良な地盤補強工法といえます。

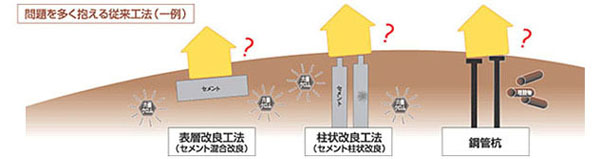

従来技術との違い《5つのメリット》

① ケーシングを引き抜くことなく砕石が投入できるため、引き抜く際に生じていた掘削面の崩れがありません

② 砕石を使用するためにセメント系固化剤による六価クロム等の流出がありません。また付属（ミキサー・ポンプ）施工機器も不要です

③ 無排土で施工するため、周辺地盤を締め固める効果が期待できます

④ 専用アタッチメントを取り付けることにより、1台で「シーエスパイル工法」「リバースロック工法」の施工が可能になります

⑤ 無排土工法により、施工場所が綺麗で、掘削残土の処理も不要です

「シーエスパイル工法」の施工シーン

「シーエスパイル工法」の施工シーンを動画と写真でご紹介します。


(a) 設計図面に基づき、支持層まで回転貫入していきますが排土はありません	(b) 砕石を投入しながら締固めを繰り返し、引き揚げます	(c) 天端まで砕石補強体を築造します

(d) 締め固め後、最終支持力の確認を行います	(e) 芯ずれを全本数確認します	(f) 整地し、施工前の状態に復旧し終了します
